Prawidłowa wentylacja pomieszczeń podziemnych jest kluczowym elementem zapewniającym ich prawidłowe funkcjonowanie, trwałość oraz zdrowe warunki użytkowania. Pomieszczenia podziemne, takie jak piwnice czy garaże, są szczególnie narażone na problemy z wilgocią i jakością powietrza ze względu na bezpośredni kontakt z gruntem. Bez odpowiedniego systemu wymiany powietrza, przestrzenie te szybko stają się siedliskiem pleśni, grzybów i nieprzyjemnych zapachów, co nie tylko obniża ich użyteczność, ale może również prowadzić do problemów zdrowotnych oraz uszkodzeń konstrukcji budynku. W niniejszym artykule przedstawiamy kompleksowe rozwiązania wentylacyjne, które zapewnią suche i zdrowe warunki w pomieszczeniach podziemnych.
Wymogi prawne i normy dotyczące wentylacji pomieszczeń podziemnych
Skuteczna wentylacja podziemnych przestrzeni nie jest tylko kwestią komfortu, ale również obowiązkiem wynikającym z przepisów budowlanych. Polskie prawo budowlane jasno określa minimalne parametry, jakie musi spełniać system wentylacyjny w takich pomieszczeniach.
Normy wentylacyjne dla pomieszczeń podziemnych

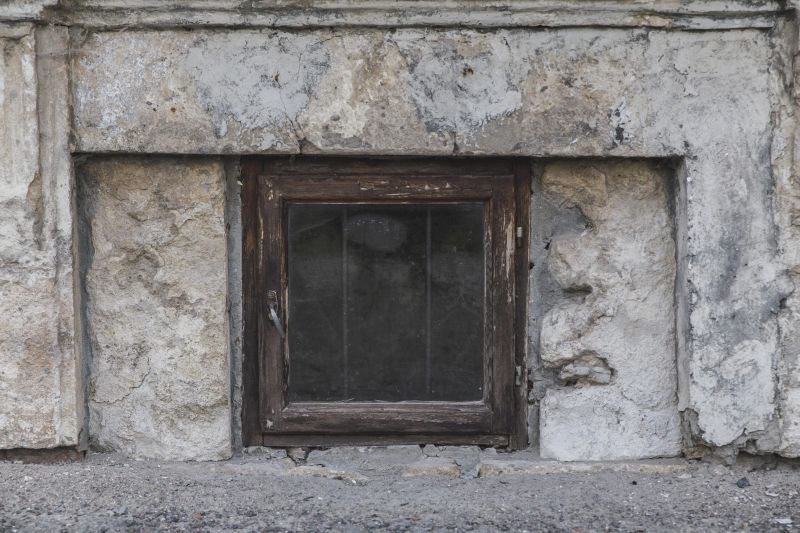

Według normy PN-83/B-03430, która reguluje kwestie wentylacji w budynkach mieszkalnych i użyteczności publicznej, piwnice muszą mieć zagwarantowany dopływ świeżego powietrza przez otwierane okna lub specjalnie przygotowane otwory w przegrodach zewnętrznych3. Dla odprowadzenia zużytego powietrza należy stosować przewody wentylacji grawitacyjnej lub mechanicznej działające w sposób ciągły3.
Warto podkreślić, że przepisy określają minimalny strumień powietrza wentylacyjnego, który powinien odpowiadać 0,3 wymianom powietrza na godzinę3. Jest to wartość trzykrotnie niższa niż ta wymagana dla pomieszczeń mieszkalnych, gdzie minimalna wymiana powietrza powinna wynosić 1 wymianę na godzinę. Norma ta dotyczy również piwnic podzielonych ażurowymi ścianami, które traktowane są jako jedno pomieszczenie3.
„Piwnice powinny mieć zapewniony dopływ powietrza przez otwierane okna lub specjalne otwory w przegrodach zewnętrznych. Dla odpływu powietrza należy stosować przewody wentylacji grawitacyjnej lub mechanicznej o działaniu ciągłym. Strumień powietrza wentylacyjnego powinien odpowiadać 0,3 wymianom na godzinę.” – jak określa norma PN-83/B-034303
Systemy wentylacji dla pomieszczeń podziemnych
Wybór odpowiedniego systemu wentylacyjnego dla pomieszczeń podziemnych zależy od wielu czynników, takich jak konstrukcja budynku, obecność okien, poziom wilgotności gruntu czy przeznaczenie pomieszczenia. Poniżej przedstawiamy najczęściej stosowane rozwiązania.
Wentylacja grawitacyjna – prostota i ograniczenia
Wentylacja grawitacyjna to najprostszy i najtańszy system, który wykorzystuje naturalne zjawisko konwekcji – ciepłe powietrze unosi się do góry i jest wyprowadzane przez pionowe kanały wentylacyjne, a na jego miejsce napływa świeże powietrze przez nawiewniki lub nieszczelności.
Jednak w przypadku pomieszczeń podziemnych wentylacja grawitacyjna może być niewystarczająca. Ze względu na położenie poniżej poziomu gruntu, różnica ciśnień potrzebna do prawidłowego działania wentylacji grawitacyjnej jest często zbyt mała, zwłaszcza latem, gdy różnica temperatur między wnętrzem a otoczeniem jest niewielka3. Dodatkowo, w nowoczesnych, szczelnych budynkach, naturalny ciąg powietrza jest znacznie ograniczony, co może prowadzić do niedostatecznej wymiany powietrza i problemów z wilgocią1.
Wentylacja mechaniczna – efektywne rozwiązanie dla wszystkich warunków
Wentylacja mechaniczna jest znacznie bardziej efektywnym rozwiązaniem dla pomieszczeń podziemnych. System ten wykorzystuje wentylatory do wymuszenia przepływu powietrza, co zapewnia stałą i kontrolowaną wymianę powietrza niezależnie od warunków zewnętrznych.
Wentylacja mechaniczna jest szczególnie zalecana w przypadku piwnic bez okien, gdzie naturalna wymiana powietrza jest praktycznie niemożliwa. Nowoczesne systemy wentylacji mechanicznej mogą być wyposażone w rekuperatory, które odzyskują ciepło z wywiewanego powietrza, co znacząco zwiększa efektywność energetyczną całego systemu1.
Gruntowy wymiennik ciepła – innowacyjne rozwiązanie
Gruntowy wymiennik ciepła (GWC) to urządzenie, które może znacząco zwiększyć efektywność systemu wentylacyjnego w pomieszczeniach podziemnych. GWC wykorzystuje stałą temperaturę gruntu na określonej głębokości (około 4-7°C na głębokości 1,5 metra) do wstępnego ogrzewania powietrza zimą lub jego chłodzenia latem1.
Instalacja GWC polega na umieszczeniu pod ziemią systemu rur lub innego typu wymiennika, przez który przepływa powietrze przed wprowadzeniem go do budynku. Aby zapewnić maksymalną efektywność, GWC powinien być umieszczony minimum 20 centymetrów poniżej głębokości przemarzania gruntu2. Badania wykazały, że największe zyski energetyczne uzyskuje się przy wkopaniu wymiennika na głębokość 4-5 metrów2.
Gruntowe wymienniki ciepła dzielą się na przeponowe (z warstwą oddzielającą media) oraz bezprzeponowe (gdzie powietrze ma bezpośredni kontakt z przygotowaną warstwą gruntu)2. Najczęściej GWC współpracuje z systemem wentylacji mechanicznej i rekuperatorem, tworząc kompleksowe rozwiązanie wentylacyjne o wysokiej efektywności energetycznej.
Problemy z wilgocią i ich rozwiązania
Wilgoć jest najczęstszym problemem dotykającym pomieszczenia podziemne. Nieodpowiednia wentylacja może prowadzić do kumulacji wilgoci, co sprzyja rozwojowi pleśni i grzybów, powoduje degradację materiałów budowlanych oraz negatywnie wpływa na jakość powietrza.
Rozpoznawanie problemów z wilgocią
Problemy z wilgocią w pomieszczeniach podziemnych można rozpoznać po charakterystycznych objawach:
- mokre plamy na ścianach, które z czasem zmieniają kolor w zależności od rodzaju soli w gruncie
- pojawienie się grzyba oraz pleśni
- złuszczony tynk lub pogarszająca się jakość powłok malarskich
- przecieki na suficie czy pojawiające się kałuże w okolicy odwodnień
Kompleksowe podejście do odwodnienia
Skuteczne odwodnienie pomieszczenia podziemnego wymaga kompleksowego podejścia, które obejmuje nie tylko odpowiednią wentylację, ale również zabezpieczenie przed napływem wody z gruntu. Do najczęściej stosowanych rozwiązań należą:
- Pompy sump – urządzenia automatycznie odprowadzające wodę z pomieszczenia do kanalizacji
- Drenaż wewnętrzny – system rur umieszczonych wokół fundamentów, zbierających wodę i kierujących ją do pompy
- Drenaż zewnętrzny – odprowadzanie wód opadowych z powierzchni terenu z dala od budynku
- Uszczelniacze i materiały hydroizolacyjne – stosowane w fundamentach i ścianach w celu zapewnienia dodatkowej ochrony przed wilgocią
Dodatkowo, w niektórych przypadkach stosuje się izolację przeciwwodną metodą iniekcji, która polega na wprowadzeniu do ścian specjalnych materiałów tworzących barierę dla soli i wody.
Praktyczne zalecenia instalacyjne
Prawidłowa instalacja systemu wentylacyjnego w pomieszczeniach podziemnych wymaga przestrzegania kilku kluczowych zasad, które zapewnią jego efektywne działanie przez długie lata.
Projektowanie systemu wentylacyjnego
Przy projektowaniu systemu wentylacyjnego należy uwzględnić:
- Wielkość pomieszczenia i jego przeznaczenie
- Obecność naturalnych otworów (okien)
- Poziom wilgotności gruntu
- Możliwość integracji z istniejącymi systemami (np. rekuperacją)
Dla piwnic ziemnych bez okien wentylacja powinna być projektowana z myślą o równomiernym rozprowadzeniu powietrza, unikając zastoju powietrza i kondensacji wilgoci. Ważne jest również zapewnienie odpowiedniej izolacji termicznej, która zabezpieczy przed stratami ciepła.
Integracja z gruntowym wymiennikiem ciepła
W przypadku instalacji gruntowego wymiennika ciepła, kluczowe jest odpowiednie umiejscowienie wymiennika. Dla podniesienia sprawności często umieszcza się nad nim (około 30 cm) warstwę izolacji termicznej, która symuluje posadowienie wymiennika na większej głębokości poprzez oddzielenie czynnej objętości gruntu od wpływów warunków atmosferycznych2.
W przypadku wymienników płytowych, termoizolacja umożliwia posadowienie go na głębokości od 0,7 do 2 metrów2. Takie rozwiązanie znacząco poprawia efektywność energetyczną całego systemu.
Korzyści z prawidłowej wentylacji pomieszczeń podziemnych
Prawidłowo zaprojektowany i zainstalowany system wentylacyjny zapewnia liczne korzyści, które wykraczają daleko poza samo usuwanie wilgoci.
Poprawa jakości powietrza i komfortu użytkowania
Nowoczesne systemy wentylacyjne, takie jak te oferowane przez firmę STIEBEL ELTRON, zapewniają:
- poprawę jakości powietrza w pomieszczeniach
- redukcję szkodliwych emisji i nieprzyjemnych zapachów
- zwiększony komfort użytkowania
- unikanie uszkodzeń ścian spowodowanych wilgocią
- zmniejszenie zużycia energii
- oszczędność czasu dzięki automatycznej wentylacji
- optymalna wilgotność w pomieszczeniach1
Aspekty zdrowotne
Prawidłowa wentylacja pomieszczeń podziemnych ma również istotny wpływ na zdrowie użytkowników. Eliminacja pleśni i grzybów, które często rozwijają się w wilgotnych pomieszczeniach, zapobiega wielu problemom zdrowotnym, takim jak alergie, choroby układu oddechowego czy problemy z układ immunologicznym.
Dzięki gruntowym wymiennikom ciepła, powietrze wprowadzane do pomieszczeń może być nie tylko oczyszczone z zanieczyszczeń, ale również wzbogacone w makro, mikro oraz ultramikroelementy w postaci jonowej, co dodatkowo poprawia mikroklimat w budynku.
Wnioski i rekomendacje
Zapewnienie prawidłowej wentylacji w pomieszczeniach podziemnych jest niezbędnym elementem utrzymania ich w dobrym stanie technicznym i zapewnienia komfortowych warunków użytkowania. Wybór odpowiedniego systemu wentylacyjnego powinien być dostosowany do specyfiki budynku, warunków gruntowych i potrzeb użytkowników.
Dla większości nowoczesnych budynków, zwłaszcza tych o wysokiej szczelności, najlepszym rozwiązaniem będzie zastosowanie wentylacji mechanicznej, najlepiej zintegrowanej z rekuperatorem i gruntowym wymiennikiem ciepła. Takie rozwiązanie zapewni optymalną wymianę powietrza, kontrolę wilgotności oraz wysoką efektywność energetyczną.
Warto również pamiętać, że prawidłowa wentylacja powinna być elementem kompleksowego podejścia do zabezpieczenia pomieszczeń podziemnych, które obejmuje również odpowiednie odwodnienie i hydroizolację. Tylko takie całościowe podejście zapewni suche i zdrowe warunki w pomieszczeniach podziemnych przez długie lata.
Niezależnie od wybranego rozwiązania, system wentylacyjny powinien zapewniać minimum 0,3 wymiany powietrza na godzinę, zgodnie z wymogami normy PN-83/B-03430, aby skutecznie przeciwdziałać gromadzeniu się wilgoci i zapewnić odpowiednią jakość powietrza w pomieszczeniach podziemnych.
